Patch Panel blindado versus não blindado: qual você precisa?

Escolha um patch panel blindado se o seu cabeamento passar perto de motores, reatores fluorescentes, elevadores, equipamentos de soldagem, salas de ressonância magnética ou conduítes densos compartilhados com linhas de energia. Escolha um patch panel não blindado para escritórios padrão, espaços comerciais, escolas e instalações residenciais onde a interferência eletromagnética é mínima. A decisão se resume a uma questão: quanto ruído elétrico ocorre próximo ao caminho do cabo. Se a resposta for muita, a blindagem protege a integridade do sinal; se a resposta for muito pequena, o hardware não blindado oferece o mesmo desempenho de dados a um custo menor e com uma instalação mais simples.

O que separa a construção blindada da não blindada

Ambos os tipos de painel terminam o mesmo cabo de par trançado e suportam as mesmas classificações de categoria, mas a construção física difere na porta e na parte traseira do painel.

Patch Panels Blindados (STP/FTP)

Um painel blindado envolve cada porta, ou todo o corpo do painel, em uma folha metálica ou camada trançada que é ligada ao aterramento do rack. Esta blindagem intercepta a interferência eletromagnética antes que ela atinja os pares de cobre, o que evita que interferências e ruídos externos corrompam o sinal. Os painéis blindados exigem um caminho de aterramento contínuo do painel até a estrutura do rack e, por fim, até o aterramento do edifício, porque uma blindagem não ligada pode se comportar como uma antena e introduzir ruído em vez de bloqueá-la.

Patch Panels Não Blindados (UTP)

Um painel não blindado depende exclusivamente da taxa de torção dos pares internos para cancelar a interferência. Não há blindagem metálica nem necessidade de aterramento, o que torna a instalação mais rápida e o hardware em si mais leve e menos caro. Em um ambiente de baixo ruído, o cancelamento do par trançado por si só é suficiente para manter um link Cat6 ou Cat6A dentro de sua especificação de taxa de erro.

Quando você precisa de um patch panel blindado

A blindagem ganha seu custo quando a instalação fica próxima a uma fonte de ruído consistente. A tabela abaixo lista cenários comuns extraídos de ambientes de implantação reais.

Pisos industriais e fábricas	Inversores de frequência variável, equipamentos de soldagem e motores grandes geram EMI fortes que cabos não blindados não conseguem rejeitar.
Data centers com alta densidade de portas	Cabos agrupados em bandejas compartilhadas criam diafonia mútua; a blindagem isola cada link.
Hospitais e suítes de imagem	Os equipamentos de ressonância magnética e de diagnóstico emitem interferências que podem interromper o tráfego de rede sensível nas proximidades.
Edifícios com condutas de energia partilhadas	Qualquer passagem paralela ao conduíte elétrico por mais de alguns metros se beneficia da blindagem.
Implantações 10GBASE-T sobre Cat6A	Frequências mais altas de até 500 MHz são mais sensíveis a diafonia alienígena, portanto, painéis Cat6A blindados são comuns em novas construções de 10 Gbps.

Quando um patch panel não blindado é a escolha prática

A maioria das redes comerciais e residenciais nunca encontra os níveis de interferência descritos acima. Para um escritório padrão executando Cat6 a 1 Gbps ou até 10 Gbps dentro do limite de distância de 37 a 55 metros, os patch panel não blindados têm desempenho idêntico aos blindados em termos de taxa de transferência de dados. A economia vem de três aspectos: menor custo do painel, ausência de hardware de aterramento ou tiras de ligação e terminação mais rápida, já que os instaladores não precisam gerenciar uma conexão de blindagem em todas as portas. Para escolas, lojas de varejo, pequenos escritórios e redes domésticas, a rede sem blindagem é a opção padrão e econômica.

Comparação lado a lado

Fator	Painel de Patch Blindado	Painel de Patch Não Blindado
Rejeição EMI	Alto, bloqueia ruídos elétricos externos	Moderado, depende apenas da torção do par
Aterramento necessário	Sim, ligação contínua ao rack terra	Não
Tempo de instalação	É necessária uma cinta de aterramento mais longa e verificações de ligação	Mais curto, somente punch-down padrão
Custo relativo	Maior, normalmente 20 a 40 por cento mais por porta	Custo básico mais baixo
Melhor ajuste	Locais industriais, data centers, 10GBASE-T funciona próximo à EMI	Escritórios, residências, escolas, cabeamento comercial padrão

Gama de produtos de patch panel blindado

Abaixo está um exemplo de formatos de patch panel blindado fabricados para cabeamento Categoria 6 e Cat6A, cobrindo contagens de portas de 8 a 24 e larguras de rack de 10 polegadas a 19 polegadas completas.

Category 6 19-inch 1U shielded 24-port patch panel

SP-3217SK24-C6A

Cat6 blindado 24 portas

Cat6e 19-inch 0.5U shielded 24-port patch panel

SP-3262SK24-C6A

Cat6e blindado 0,5U

Category 6 1U shielded 12-port patch panel

SP-3215SK12-C6

Cat6 blindado de 12 portas

Category 6 1U shielded 8-port patch panel

SP-3216SK8-C6

Cat6 blindado de 8 portas

Category 6 10-inch 1U shielded 12-port patch panel

SP-3250SK12-C6

Cat6 blindado de 10 polegadas

Requisitos de aterramento para painéis blindados

Um painel blindado só funciona corretamente quando a blindagem tem um caminho de baixa resistência para o aterramento. Ignorar esta etapa é o erro de instalação mais comum e pode fazer com que uma execução blindada tenha um desempenho pior do que uma execução sem blindagem.

Colando o rack

A própria estrutura do rack precisa de um condutor de aterramento dedicado, normalmente dimensionado em 6 AWG ou maior, conectado ao barramento de aterramento principal do edifício.

Colando cada painel

Os painéis blindados utilizam terminais de aterramento, parafusos ou tiras trançadas no chassi do painel. Cada painel do rack deve ser conectado ao mesmo ponto de aterramento para evitar loops de aterramento entre painéis adjacentes.

Verificando a continuidade

Após a instalação, um teste de continuidade entre a blindagem do painel e o aterramento do edifício deve estar bem abaixo de 1 ohm. Qualquer coisa mais alta indica um terminal solto ou um jumper de ligação ausente.

Erros comuns ao escolher um tipo de painel

Dois erros aparecem repetidamente nas auditorias de campo. A primeira é instalar hardware blindado sem aterramento, o que aumenta o custo sem adicionar proteção e pode introduzir zumbido ou captação de ruído. A segunda é usar painéis não blindados em uma execução que compartilha uma bandeja com um conduíte de energia trifásico, o que leva à perda intermitente de pacotes que é difícil de diagnosticar após o fato. Combinar o painel com o ambiente elétrico real, em vez de usar um tipo padrão em todo o edifício, evita ambos os problemas.

Perguntas frequentes

Um patch panel blindado melhora a velocidade?

Não. A blindagem não aumenta a taxa máxima de dados de uma classificação de categoria; reduz a taxa de erro em ambientes ruidosos, o que mantém o link funcionando em sua velocidade nominal em vez de cair para uma velocidade negociada mais baixa.

Painéis blindados e não blindados podem ser misturados no mesmo rack?

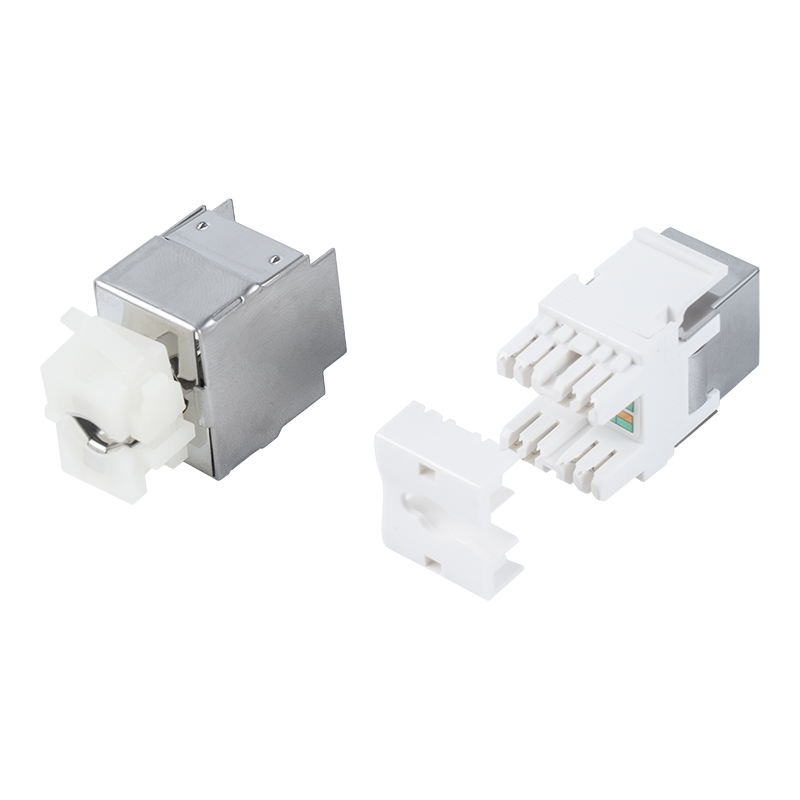

Sim, mas as portas blindadas ainda devem usar patch cords blindados e conectores keystone de ponta a ponta. A mistura de um painel blindado com cabos não blindados cancela o benefício da blindagem desse link.

É necessário cabeamento blindado para Cat6A a 10 Gbps?

Não é estritamente necessário, mas Cat6A blindado é uma prática comum em instalações densas porque reduz a diafonia alienígena entre cabos agrupados adjacentes, o que se torna um fator mais importante em 500 MHz.

Quanto mais custa um patch panel blindado?

Painéis blindados normalmente funcionam de 20 a 40 por cento mais por porta do que equivalentes não blindados, em grande parte devido ao material metálico de blindagem e ao hardware de aterramento incluído no painel.
